QC/T 29106-2004全自動端子截面分析儀
摘要：QC/T 29106-2004標準規定了汽車用低壓電線束的要求、試驗方法、檢驗規則、標志、包裝、儲存和保管。適用于標稱電壓低于50V的各種汽車用電線束。符合全自動端子截面分析儀的要求。 |

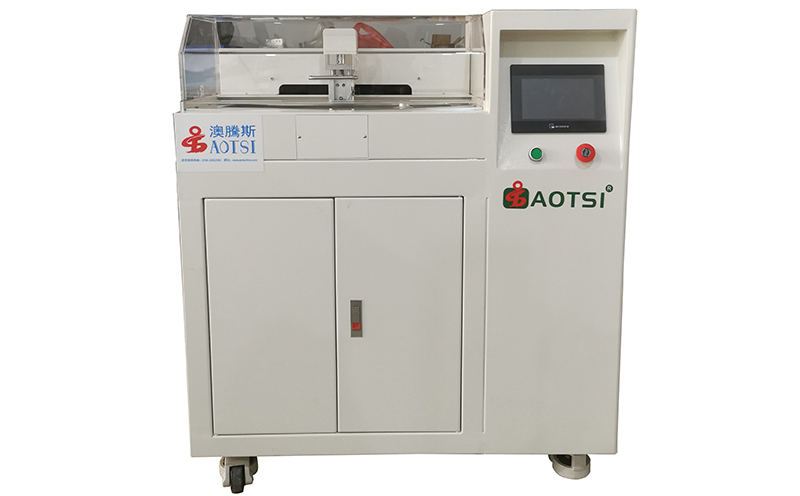

AOTSI-QC100全自動端子截面分析儀是針對線束行業質量檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，蕞新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能保證端子的平整都及無法精 確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面質量檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精 確的測量分析為您的生產保駕護航。
端子截面分析儀主要特征：
①不用樹脂凝固至今為止的樹脂凝固法做樣品必須從樹脂硬化? 樹脂裁斷?粗磨?研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固，制作一個樣品只用 5 分鐘。
②端子專用夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。 ※ 細線用夾具（AWG26 ~ AWG36） 可追加 ※ 樹脂凝固樣品的專用夾具（可夾蕞大直徑?23mm）可追加
③ 高性能顯微觀測儀和專用軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~ 蕞大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在蕞大倍率下的測量精度為 5μm。
儀 器 設 備 參 數 | |||
要求項目 | 使用技術規格要求 | ||
儀器信息 | 關鍵尺寸 | 推薦型號 | OTS-QC100 |
切割機 | 轉速 | 3000轉/min | |
切割范圍 | 直徑：0.2mm---28.00mm | ||
切割速度： | 1.6mm/sec | ||
切割輪：內徑 | 32mm | ||
外徑 | 150mm | ||
厚度 | 0.8mm | ||
冷卻系統 | 內置冷卻系統（便于端子切割研磨快速冷卻使端子線束不易熱燒變形變質） | ||
打磨機 | 轉速 | 2600轉/min | |
磨盤 直徑 | 150mm | ||
磨盤 厚度 | 10mm | ||
蝕化部分 | 腐蝕時間 | 5-30min | |
Y軸步進電機 | 42步距角1.8度 | ||
X軸步進電機 | 28步距角1.8度 | ||
開關電源 | 220V/50HZ | ||
主機部分 | 放大倍數： | 16X~260X | |
光學鏡頭（普密斯高端定格鏡頭） | 0.7~4.5X | ||
視頻總倍率 | 16~260X | ||
測量精度 | 0.005mm | ||
端子測定范圍 | 0.3mm2-80mm2 | ||
成像系統300萬像素（進口CCD千兆網卡接入畫面清晰傳送速度快穩定性好） | 1/2″專業CCD高清成像系統 | ||
備注 | 機身 | 機身白色 | |
耗材 | 分析腐蝕液 | 1瓶250ML | |
砂紙 | 20張 | ||
專用棉簽 | 5包 | ||
切割片 | 3張 | ||
售后 | 售后服務 | 24小時內進行 | |
合格證明書 | 具有 | ||
操作說明書 | 具有 | ||
符合以下行業公司相關技術指標：
（1）.汽車及其配套行業：奔馳、寶馬、大眾、豐田、奇瑞、BYD、江淮、博世集團、大陸汽車（蕪湖）有限公司等
(2).高鐵行業：中國株洲南車時代電氣、南車四方車輛有限公司、南車石家莊車輛有限公司、南車株洲電力機車研究所有限公司、南車成都機車車輛有限公司、南車洛陽機車有限公司、哈爾濱軌道交通裝備有限責任公司、天津機輛軌道交通裝備有限責任公司、永濟新時速電機電器有限責任公司、中國北車集團大連機車研究所有限公司、青島四方車輛研究所有限公司
(3).家電及其配套行業：日本松下、夏普、韓國三星、臺灣緯創集團、友達光電、TCL 集團、小天鵝、四川長虹、深圳康佳電子、創維電子、美的電器、青島海爾、青島朗詩德電氣
(4).IT行業：株式會社タカミ技研、弘和電材社株式會社、千代田電子工業株式會社、日本JST（惠州）、惠州天域電子、摩菲儀器儀表（杭州）有限公司、美國愛特華德移動產品有限公司、大陸汽車（蕪湖）有限公司軟件特點
本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯地板類檢測設備相關資訊請訪問：emtg.com.cn
