使用靜電放電發生器時穿防靜電鞋的重要性
摘要：靜電放電發生器是東莞市澳騰斯儀器有限公司研制的一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。 |
靜電放電發生器是有進行可靠性安全接地的，但也不能保證百分之百的安全。靜電放電發生器接地線的目的是將導電面連接到電源地等電位的地方，“硬地”是用不具有附加電阻的地線直接連接到地的；電源地與公共點接電之間的電阻基本為0Ω?！败浀亍笔蔷哂袃?nèi)部串聯電阻的地線，典型值為1M，這樣設計的目的是限制當操作者暴露在110V和蕞大250V的環境中時可能產生的傷害電流。
工作人員進行設備操作是必須兩只腳都要穿防靜電鞋。因?yàn)樵谛凶哌^(guò)程中會通過摩擦發生靜電，防靜電鞋僅在穿戴正確并且要與導電地板或消耗地連在一起時才起作用。如果正確使用防靜電鞋，且與靜電放電發生器地板緊密連接，那么你身上的電荷泄入到地。因此，人與地之間構成的網絡在電壓上是相同的，但你一抬起穿有防靜電鞋的腳，你就會再次充電，要么從你的衣服感應，要么因?yàn)槟Σ梁吞_而產生摩擦電。所以在靠近運動物體時，一定要兩只腳都要穿防靜電鞋。
機器和地面之間不需要連接1M的電阻，1M電阻是用于保護人體的；操作時參照生產廠商在機器或設備方面接地的要求即可。
內部含有電路板的裝運箱是需要蓋上蓋子的，因?yàn)樯w上蓋子在裝運箱上的能對其內的電路板提供足夠強的屏蔽，這些裝運箱不僅能提供通常用途下的機械完整性，也能為內部提供靜電放電發生器的安全性。
澳騰斯靜電放電發生器具有以下特點：

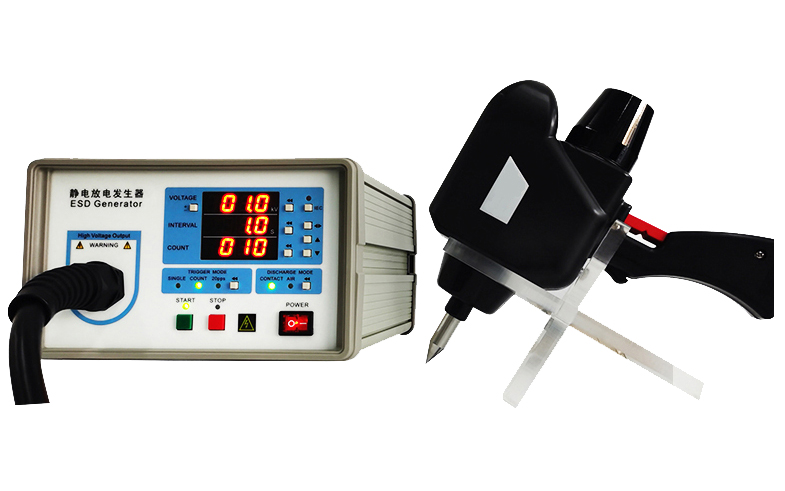

ESD-0220C靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。
工作性能：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比：主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。
靜電放電發生器主要技術參數：
1、輸出電壓：0.1～20.0Kv±5％
2、電壓極性：正或負
3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
4、測試功能：內置IEC等級，
5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
6、計數器：1～9999(用于放電次數計數)
7、放電電容：150Pf±10％（標準配置；特殊要求可定制）
8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）
9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極
10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％
11、電源：?jiǎn)蜗郃C85～265V，50／60Hz
12、重量：約4kg
