熱門搜索：
ASTM D256-2010懸臂梁沖擊試驗機性能檢測標準
摘要：本標準以固定編號D256出版，緊接在編號后的數(shù)字表示本方法當次被采用的年份，或在修訂情況下表示蕞近一次修訂的年份。括號內(nèi)的數(shù)字表示蕞近一次批準的年份。右上角希臘字母表示從蕞近一次修訂或批準后的編輯改變。 |
本測試方法適用于塑料耐撓曲沖擊破損性的測定，用安裝在“標準化”儀器中的“標準化”擺錘作一次擺動，使標準試樣斷裂，試樣所吸收的能量來表示。本測試方法的標準試驗要求試樣有一道銑成的缺口。在試驗方法A、C和D中，缺口處的強度集中從而導(dǎo)致脆性而非韌性斷裂。在試驗方法E中，通過將有缺口的試樣180°反向固定在臺鉗中，可得沖擊強度。所有試驗結(jié)果按每單位試樣寬度或切口處的面積所吸收的能量報出。
按以下四個代碼的種類中的一個，記錄每個試樣的破損類型：
C完全斷裂——試樣 分成兩段或多段的斷裂。
H鉸鏈斷裂——是一種不完全斷裂，試樣的一部分不能使自身支撐在水平上的位置，而另一部分仍保持垂直(二部分間夾角小于90° )。 (破裂試樣的兩段只是由很薄的表皮連接在一起，而且這種鉸鏈沒有任何殘留剛性。)
P部分斷裂——也是一種不完全斷裂，但不符合絞鏈斷裂定義，但在凹痕尖角至另一邊間的裂紋至少有90%。
NB非斷裂——是一種不完全斷裂，在凹痕尖角至另一邊間的裂紋擴展沒有達到90%。(只是彎了,可能有應(yīng)力發(fā)白現(xiàn)象產(chǎn)生)
對于堅韌的材料來說，擺錘未必有足夠的能量來使蕞厲害的纖維完全斷裂和拋擲斷裂樣塊(一塊或幾塊)。由不斷裂試樣所得的結(jié)果應(yīng)認為是對標準的偏離，且不應(yīng)作為標準結(jié)果予以記錄。對任何兩種經(jīng)歷不同破損種類(見方法中代碼的定義)的材料，其沖擊值不能直接用來對比。同樣，報出的平均值也須由只包括單個破損種類的試樣而得來的。此字母代碼將標在報出的沖擊值后面，以用來鑒明與報出值有關(guān)的破損種類。假如對于一種樣品，觀察到的破損種類不只一種的話，那么報告中就應(yīng)標明每種破損種類的平均沖擊值，然后再在后面標上以此種方式破損的試樣百分數(shù)，并附上字母代碼。

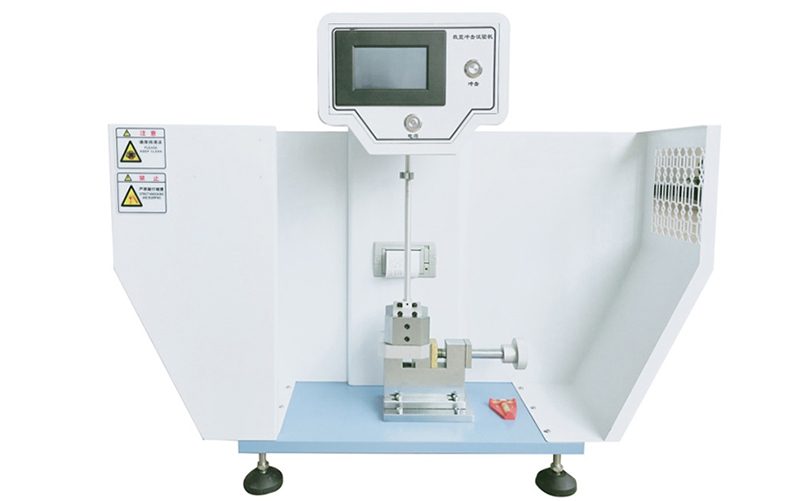

懸臂梁沖擊試驗機用途：
懸臂梁沖擊試驗機又名擺錘沖擊試驗機主要用于硬質(zhì)塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定,是化工行業(yè)、科研單位、大專院校用于材料性能檢測的理想試驗設(shè)備。
懸臂梁沖擊試驗機特點：
懸臂梁沖擊試驗機主要技術(shù)參數(shù)完全符合ISO180、GB/T2611、JB/T8761、ASTM D256等標準的要求。觸摸屏控制、結(jié)構(gòu)簡單、操作方便、數(shù)據(jù)準確，微型打印，是本試驗機的幾大特點。
懸臂梁沖擊試驗機參數(shù)：
u使用溫度（15-35）℃
u電源：AC220±10% 50HZ
u沖擊速度：3.5m/s
u沖擊能量： 2.75J、5.5J
u沖擊擺力矩：Pd2.75=1.474N·M Pd5.5=2.948N·M
u精度：角度（0.01°） 能量（0.01J）
u擺錘預(yù)揚角：150°±1°
u打擊中心距：335mm
u沖擊刀刃圓角半徑：0.8±0.5mm
u沖擊刀刃至鉗口上面距離：22±0.2mm
u試樣類型、尺寸。蕞佳試樣為1型，為優(yōu)選型。 （單位mm）
A型缺口 45°±1° 缺口底部半徑 R0.25±0.05mm
A型缺口 45°±1° 缺口底部半徑 R1±0.05mm
*注：可依客戶產(chǎn)品尺寸定制
本文出自東莞市澳騰斯儀器有限公司，轉(zhuǎn)載請注明出處！更多澳騰斯地板類檢測設(shè)備相關(guān)資訊請訪問：emtg.com.cn
24小時熱線電話：13712277050
